温度制御

2方弁

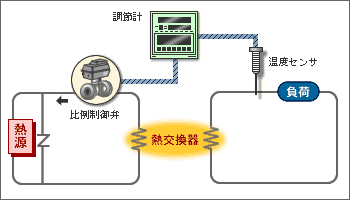

調節計の信号により熱交換器への流量を、2方弁を制御して負荷側の温度を一定にする。

ap_on_2



3方弁

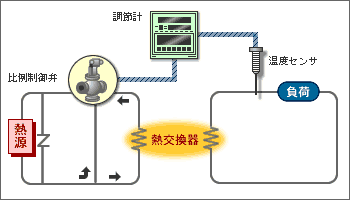

調節計の信号により、熱交換器への流体の一部をバイパスさせ、熱交換器を通った流体を3方弁で混合させ、負荷側の温度を一定にする。
又、3方弁を使用せず、熱交換器入口・バイパス用として2台のコントロールモータ(電動操作機)でダンパ・バタフライ弁・ボール弁を操作し、同様に制御する。

ap_on_3



混合制御

水温制御

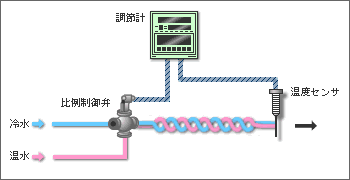

冷水と温水を混合して一定温度の水を作る。調節計の信号により、冷水と温水の混合量を制御し、一定温度の水を流す。

ap_kon_sui



濃度制御

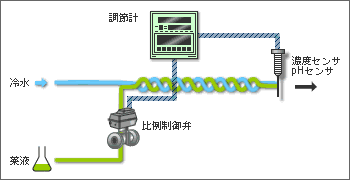

調節計の信号により、薬液の流入量を制御し、濃度を一定にする。

ap_kon_nou



流量制御

定流量制御

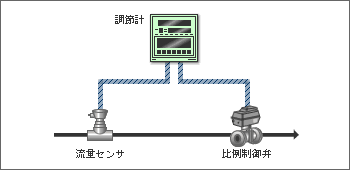

流量センサフィードバックにより一定量に制御する。調節計の信号により2方弁を制御して流量を一定にする。

ap_ryu_tei



簡易流量制御

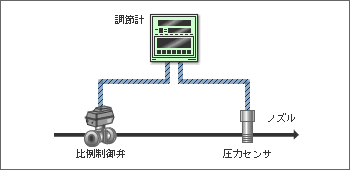

圧力センサフィードバックによりノズルの流量を一定にする。

ap_ryu_kan
