コントロールモータ　dMCHTシリーズ

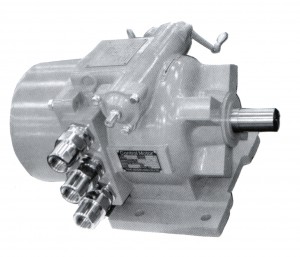

 pic003

手動ハンドル　トルクスイッチ付

dMCHT-100B形　≪オンオフ動作≫
dMCHT-100C形　≪比例動作≫
dMCHT-100E形　≪比例動作≫





dMCHT形は中トルク級でもっとも適用範囲の広いコントロールモータです。
大形の空調用ダンパやバタフライ弁の開閉制御に用いられます。
又、150φ 以上の二方回、三方口などの電動流量調節弁の操作機にも用いられます。



仕　　様
形　　式
dMCHT-100B形　≪オンオフ動作≫
dMCHT-100C形　≪比例動作≫
dMCHT-100E形　≪比例動作≫
ト ル ク
1000N･m
ストローク
90°
タイミング
36/30 sec
電源電圧
1φ AC100V/110V 200/220V 50/60Hz(制御回路)
3 φ AC200V、220V、380V、400V、415V、440V、
460V、50/60Hz(電動機回路)
モ ー タ
0.15kW
H種 30分定格
塗 装 色
マンセル N5.0
据付条件
-20℃ ～+60℃
質 量
59 kg
