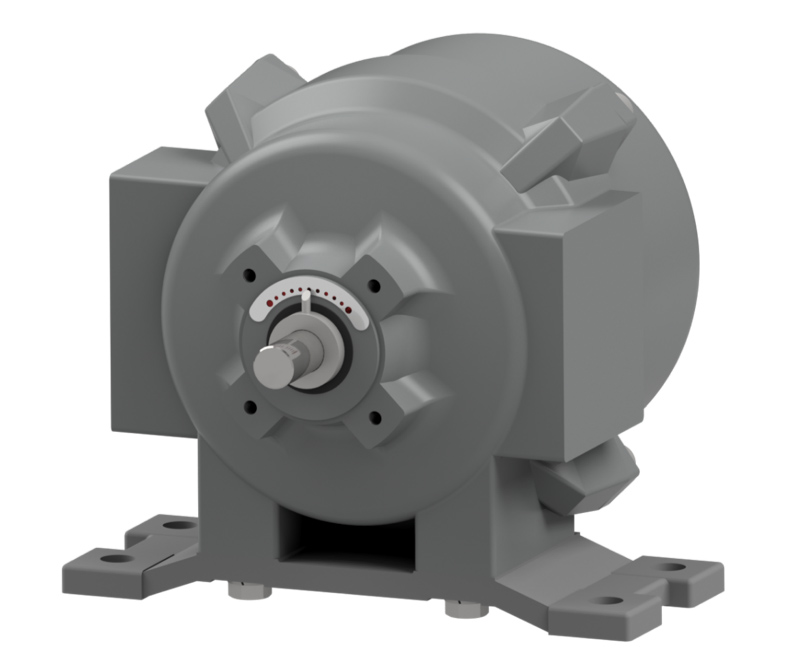

耐圧防爆形コントロールモータ dMC-５０，３５，２４
 |
●従来品と同等の寿命・性能を保ちながら、コンパクトで |
| 仕 様 | |||||
| 形 式 | dMC-50 | dMC-35 | dMC-24 | ||
| 出力トルク(N･m) | 50 | 35 | 24 | ||
| 主軸径(mm) | φ15 | φ14 | φ14 | ||
| タイミング (90°ストローク) 50/60Hz |
60/50 s | ○ （8Wモータ使用） | ○ （4Wモータ使用） | ○ （4Wモータ使用） | |
| 30/25 s | － | ○ （8Wモータ使用） | ○ （4Wモータ使用） | ||
| モータ仕様 | 電源電圧(V) | 8W ： AC100 or 110 or 200 or 220 | 4W ： AC24 or 100 or 110 or 200 or 220 | ||
| 消費電力(VA) | 8W ： 40 | 4W ： 24 | |||
| 耐熱クラス | E種 | ||||
| 時間定格 | 50% (参考短時間定格：30分) | ||||
| 電線口 | G1/2 １箇所又は２箇所 ケーブルグランド式 (使用可能ケーブル径φ6～φ12) | ||||
| 周囲温度(℃) | -20～+50 | ||||
| 保護構造 | 固形物及び水の侵入に対する保護等級：ＩＰ５５相当 対象ガス又は蒸気の発火度、爆発等級及び機器保護レベル：ⅡＢＴ４Ｇｂ |
||||
| 塗 装 | 標準塗装色：マンセルN5.0 系統：ラッカー系 | ||||
| 質 量 | 約6kg | ||||
| オプション | 信号接点 | 最大2個 AC250V10A DC250V0.3A DC125V0.6A(抵抗負荷) | |||
| ポテンショメータ | 巻線抵抗形：135Ω（標準）、200Ω、500Ω、1ｋΩ、2ｋΩ コンダクティブプラスチック形：135Ω、1ｋΩ、2ｋΩ |
||||
| その他 | レバー、防爆ケーブルグランド | ||||
| 耐久性(社内規定による) | 往復5万回 （タイミング60s仕様） |
往復10万回 （タイミング30s仕様） |
|||
