フローリレー

 explosion-proof06

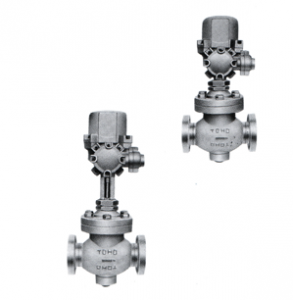

面積式流量継電器

dAQ-243形 ≪マイクロスイッチ1C接点≫
dsAQ-243形 ≪インジケータ付マイクロスイッチ1C接点≫
dAQ-247形 ≪マイクロスイッチ2C 接点≫
dsAQ-247形 ≪インジケータ付マイクロスイッチ1C接点≫





軸受筐、歯車筐の冷去口水、ポンプ軸封水、消火用水、その他、通水管路に取付けて、流水、断水時に動作し、機器の起動、停止など安全な運転条件を保つために必要な流量継電器です。
インジケータ付は、フロートの浮遊状態を外部から見えるようにした箇所にインジケータポイントを設け、目盛により流量の目安を知ることができ、管路の有効な流量設定用として用いられます。





仕  様
形 式
dAQ-243形
dsAQ-243形
dAQ-247形
dsAQ-247形
配管接続径の範囲
10A~ 150A
適用流体の種類
水、海水、低粘度の油
接点動作
ON-OFF
接点分類
マイクロスイッチ 1C又は2C
接点容量

AC250V 15A DC125V 0.5A

塗 装 色
マンセル 7.5BG 4/1.5
据付条件

-5℃ ~+40℃

動作流量
流量値は汎用個別カタログを参照。
