デジタル電々ポジショナ(RX-1003DP)パネル取り付けタイプ(開発中)

特長

自己診断機能を搭載したデジタル電々ポジショナシリーズに、手動運転モード、開度表示等が付いたパネル取り付けタイプのRX-1003DPが加わります。(CPU搭載型)

・開度出力信号、開度入力信号、フィードバック信号異常等の自己診断機能

・Zero / Span自動設定モードによる簡易化、不感帯Off幅自動設定機能による停止精度向上

・LCDディスプレイによる設定操作表示、開度表示

・フィードバックポテンショメータ135Ω~10kΩに対応

・従来機種(RX-1003CKU)で培ったモータ駆動回路を流用することで信頼性を確保。

・RoHS指令適合

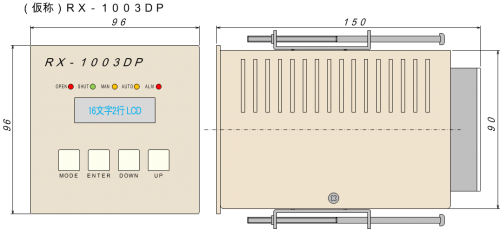

 130628_外形図_RX-1003DP_パネル取付_Rev00




電源電圧 AC100~AC220[V]
電源周波数
50 / 60Hz
許容周囲温度
-10 – +50℃
入力信号 DC4 – 20mA / DC1 – 5V / DC0 – 10V

フィードバックポテンショメータ信号

135[Ω]~ 10[kΩ]
開/閉出力接点
SSR(AC21 – 242Vrms / 2.3Arms)
その他機能

フィードバック自動調整/不感帯Off幅自動設定/動作方向設定/運転モード設定/開度表示/入力接点/出力接点/信号出力接点/再起動タイマ/自己診断/異常時動作設定
