緩急複座2方調節弁 VR□□-222Fシリーズ

VR-222F形 緩急複座2方調節弁(スプリングリターン付)

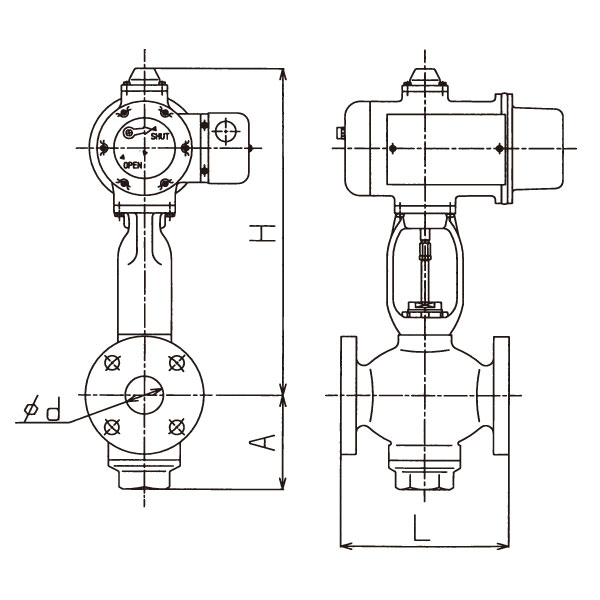

口径32~50A
VR222-7

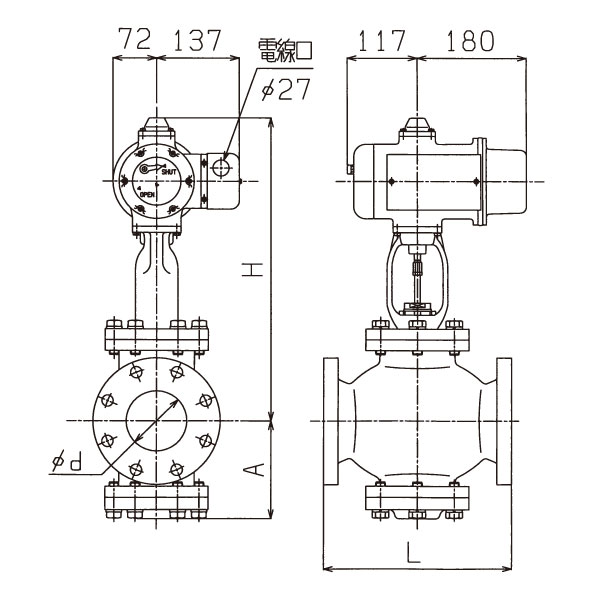

口径65~100A
VR222-8
口径
d
L
A
H1
質量kg
32A
32
200
118
420
20.5
40A
40
200
118
420
21.5
50A
50
220
123
430
23.5
65A
65
280
165
478
40.5
80A
80
280
165
478
40.5
100A
100
310
170
503
51.5

単位:mm
端子箱付きの質量は0.5kg増しになります。
フランジ規格 JIS10KFF(フランジ規格表参照)
